Haut-parleur de station

Les haut-parleurs de nos postes radio ne sont pas toujours a la hauteur, bien que la technologie évolue très vite, et que les nouveaux tx soient plus aptes a restituer la BF, ce haut-parleur de station, peut vous rendre bien des services.

La conception initiale est l’œuvre de mon ami Freddy F5OQD, qu’il soit ici remercié.

Attention, il n y a pas de miracle, ça ne supprime pas le qrm, mais ça l’atténue, sensiblement, et ça change ‘l’enveloppe’ du son, ce qui rends l’écoute prolongée bien moins fatigante. Une sortie ‘casque’ permet de bénéficier de ces filtres. La sortie ‘direct’ sans correction est disponible pour le décodage numérique

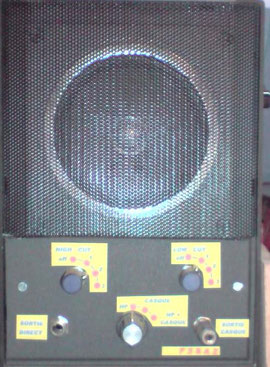

Pour ma part, j’ai installé l’ensemble dans une vielle enceinte de chaîne hi-fi que j’avais gardé « aux cas ou… ».bien bourré de chiffons, il me donne un confort d’écoute que mes oreilles apprécient.

Construction :

5 jacks de chassie permettent l’entrée de la BF, le tous sélectionné par un commutateur 5 positions 1 circuit (S4).

Le commutateur S1 (4 positions 3 circuits) reçois les selfs, le branchement semble compliqué, mais il permet de faire l’économie d’une troisième self tout en ayant 3 valeurs !

Le commutateur S2 (3 positions 1 circuit) reçois les 3 condensateurs chimiques non polarises

Le commutateur S3 (3 positions 2 circuits) permet de sélectionner la sortie.

L’assemblage est relativement simple, si ce n’est une attention particulière lors du branchement du commutateur S1, et pour les condo’s uniquement des non polarisés

Composants :

7 prises jacks femelles (le diamètre…a votre convenance)

S1, 1 commutateur rotatif 4 positions 3 circuits

S2, 1 commutateur rotatif 4 positions 1 circuit

S3, 1 commutateur rotatif 3 positions 2 circuits

S4, 1 commutateur rotatif 5 positions 1 circuit

C1, 1 condensateur chimique 10 μF

C2, 1 condensateur chimique 4,7μF

C3, 1 condensateur chimique 2,2μF

R1, 1 résistance 68Ω 5W

R2, 1 résistance 100Ω 5W

L1, 1 self a air 0,5mH
