Poursuite satellites amateurs

mise à jour 02/02/2015



Pour faire un qso en fm sur "SO50", on peut bien sure suivre le satellite avec une petite antenne VHF/UHF 'à la main'. mais avec deux moteur pas à pas et un ordinateur, cette poursuite pourrait être automatique.j'ai donc cherché sur le net tous ce qui parlait de ça, je suis tombé sur une vidéo d'un OM Italien IK5XWA. ICI

Francesco (docteur en génie mécanique)!! a réalisé un ensemble avec un Arduino UNO, des Steppers et des moteurs Nema17 avec réducteur, le tous piloté par un pc et le logiciel ORBITRON. J'ai donc écrit à Francesco le félicitant sur son travail et lui demandant quelques renseignements. Il m'a répondu le jour même en donnant les adresses de ces fournisseurs, quelques explications et les source du firmware pour l'Arduino!! Un GRAND MERCI a lui.

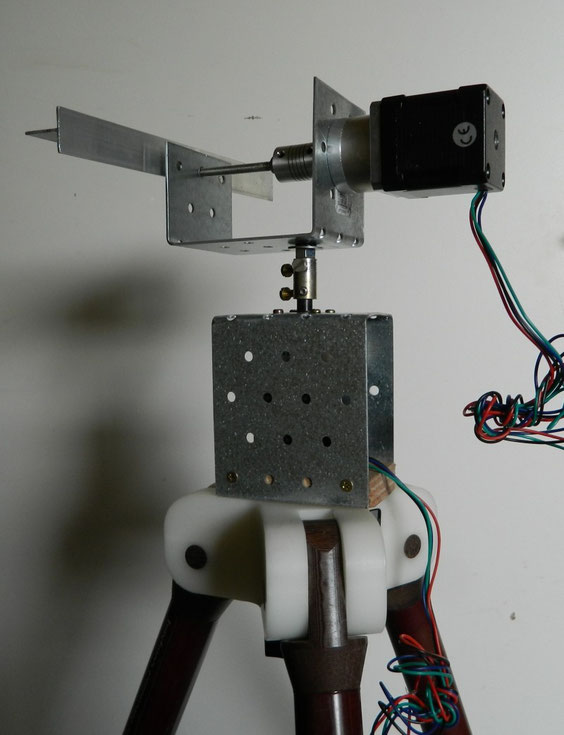

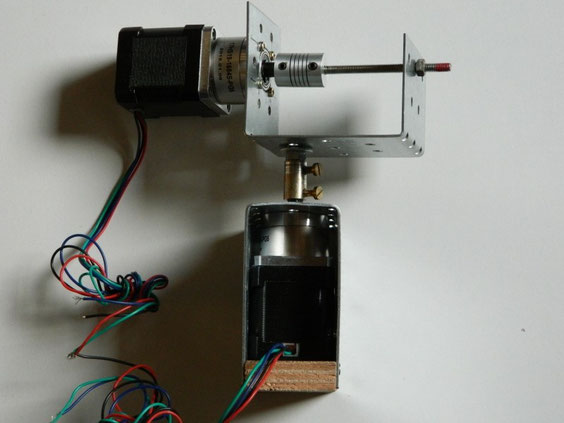

J'ai commandé le matériel et commencé les montages

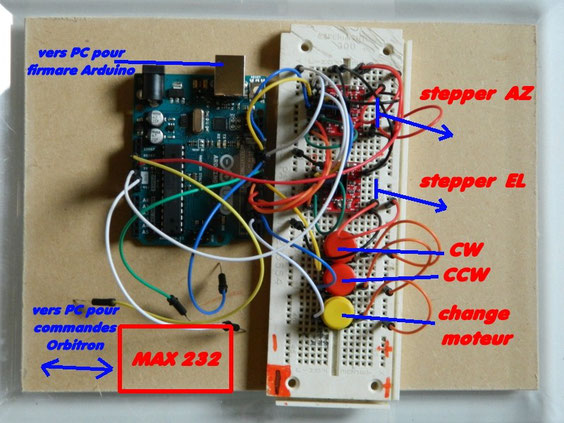

Le MAX 232 est en attente, il permet la conversion des signaux en provenance du PC via le port USB en signaux compatible RS232.


Le MAX 232 est arrivé, monté, et ça fonctionne....

Francesco, IK5XWA, partage bien volontiers son travail. voici trois liens ou ce procurer certaines pièces.


http://www.omc-stepperonline.com/gear-ratio-51-planetary-gearbox-high-torque-nema-17-stepper-17hs191684spg5-p-40.html


https://www.pololu.com/product/1182


http://www.banggood.com/5V-MAX3232-RS232-Serial-Port-To-TTL-Converter-Module-With-4Pin-Cable-p-914007.html


ci dessous, le schéma de montage, et le fichier (programme) pour l'Arduino UNO.


Satellite_Orbitron_Uno_Allegro_NEMA17_30
Archives compressées en format ZIP 5.5 KB

#######################################################

Découpeuse laser et Raspberry Pi

Découpeuse laser et raspberry pi  ( mise à jour 22/05/2014) en stand by



Apres la construction de l’imprimante 3D et comme cela c’est plutôt bien passé, quelques idées ont germées. Fraisage, découpe, ou dessin, de quoi se faire plaisir.

Sur le net, ‘si on cherche on trouve’, et j’ai trouvé ceci

( http://www.framboise314.fr/un-graveur-laser-a-commande-numerique-a-base-de-raspberry-pi/ ) comme j’ai un  (2) Raspberry PI et que je taquine le Python, j’ai décidé d’entreprendre la construction d’un model un peut plus grand. Chassie en bois, axes X et Y en rail de tiroirs, et prévoir la possibilité changer la « tête » pour passer du laser au crayon et même a la fraiseuse.





Au boulot….
